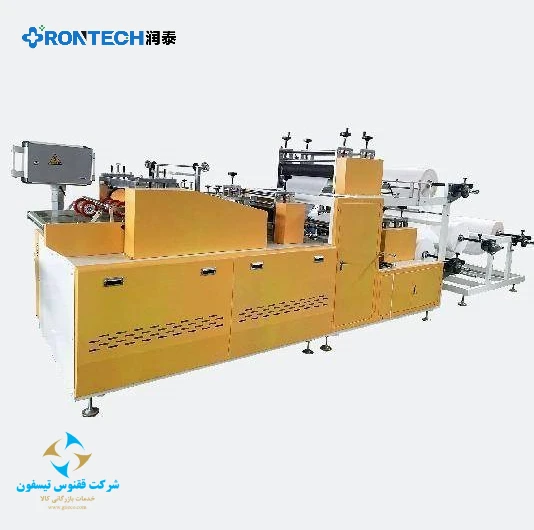

Reinforced Surgical Sleeve Making Machine – Model XZJ
🩺 دستگاه تولید آستین گان جراحی تقویتشده مدل XZJ
این دستگاه بخشی کلیدی از خط تولید گان جراحی ساده و لمینتی است که وظیفه آن تولید آستینهای تقویتشده با کیفیت بالا و سرعت بالا برای گانهای جراحی استاندارد بیمارستانی است. دستگاه با بهرهگیری از سامانههای التراسونیک چندگانه، کنترل PLC لمسی و سیستمهای کشش و برش دقیق، آستینهایی مقاوم، بدون درز و با قابلیت جوش حرارتی تمیز تولید میکند.
بهدلیل طراحی ماژولار، میتوان آن را بهصورت پیوسته به دستگاه تولید بدنه گان متصل کرد تا خط کاملاً اتوماتیک تولید شکل گیرد.
⚙️ ویژگیهای مهندسی و فنی برجسته
| بخش | توضیح عملکرد |
|---|---|
| کنترل مرکزی | از کنترلر صنعتی Inovance PLC همراه صفحه لمسی برای تنظیم سرعت، طول آستین، فشار جوش و هماهنگی حرکتی استفاده میشود. |
| درایو و موتور اصلی | استفاده از گیربکس موتور قوی بدون نیاز به روغنکاری دورهای، با عمر کاری بالا و نگهداری آسان. |

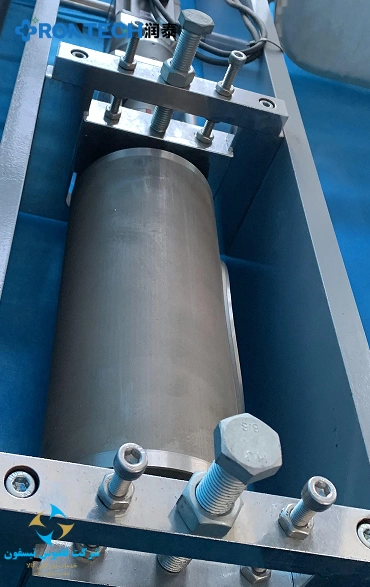

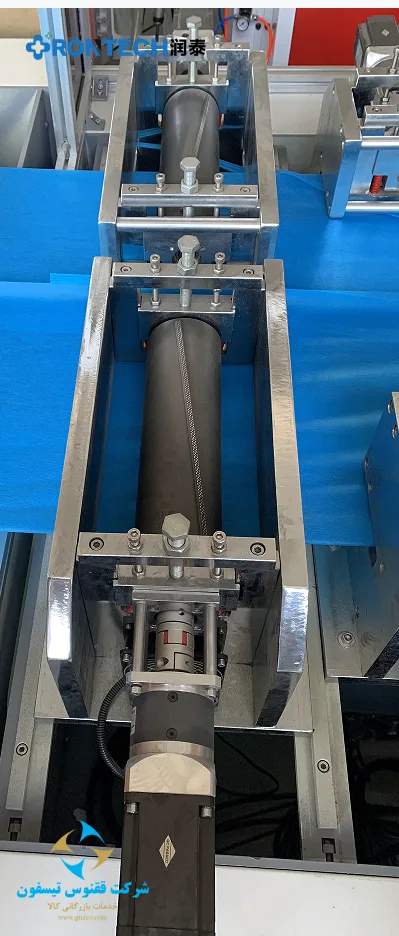

| سیستم کشش و رولرسیلیکونی | تعویض رولهای نیتریل با رولهای سیلیکونی مقاوم به سایش که ترک و چسبندگی ایجاد نمیکنند، در نتیجه یکنواختی سطح جوش تضمین میشود. |

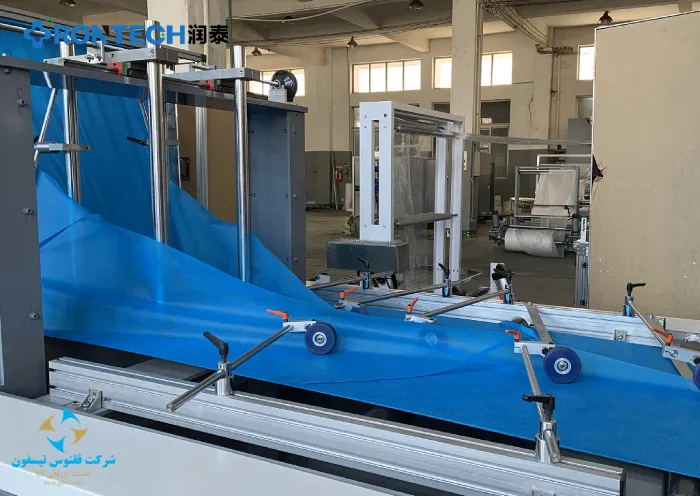

| تغذیه و بازکردن رول پارچه (RM Unwind) | سیستم تغذیه مستقل برای رول اسپانباند یا لمینیت با تنظیم تنش خودکار. |

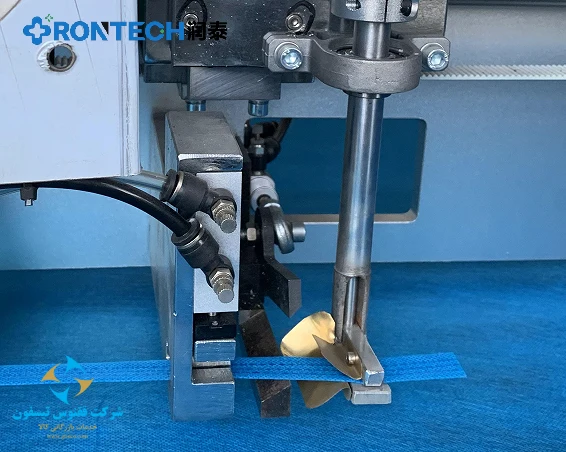

| دستگاه جوش کش الاستیک (Elastic Welding) | دارای ۴ مجموعه مبدل التراسونیک برای جوش الاستیک به دور مچ آستین با سیستم اعلام کمبود مواد و کاهش ضایعات. |
| دستگاه جوش آستین (Sleeve Sealing) | ۴ تا ۵ ست التراسونیک برای دوخت کامل لبههای آستین، رولر جوش از بالا جهت تنظیم ساده و یکنواخت. |
| قالب برش و سیلندرها (Cutting Mould & Cylinders) | برش دقیق به کمک قالبهای تیغهای و کنترل سیلندر بادی. |

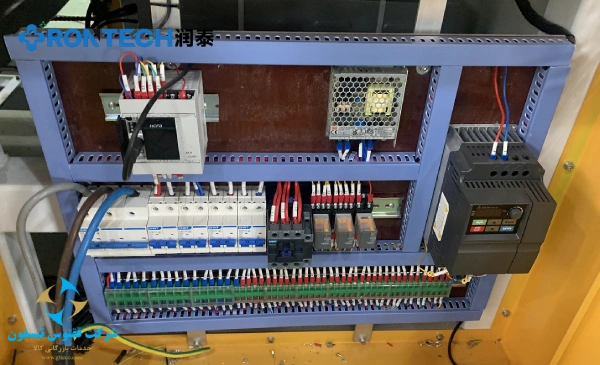

| جعبه برق مستقل و ایمن | با طراحی ارگونومیک برای بازدید سریع و عایقبندی حرارتی. |

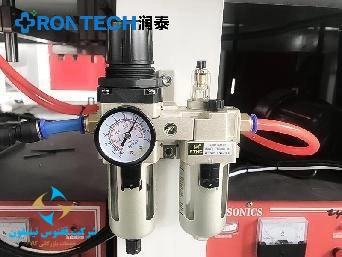

| نیاز به هوا | دستگاه دارای سیستم سیلندر بادی است و باید به کمپرسور هوا متصل شود. |
⚡ مشخصات فنی
| پارامتر | مقدار |
|---|---|
| مدل دستگاه | XZJ |
| ابعاد کلی | 7423 × 1580 × 1766 میلیمتر (طول×عرض×ارتفاع) |
| سرعت کاری | 50 تا 90 عدد در دقیقه |
| ولتاژ کاری | 380 ولت – 50 هرتز |
| توان مصرفی | 8 کیلووات |
| وزن خالص | حدود 2000 کیلوگرم |
| کنترل | لمسی PLC با پارامترهای قابل تنظیم |
| نوع فید رول | تغذیه مستقل رول اسپانباند |

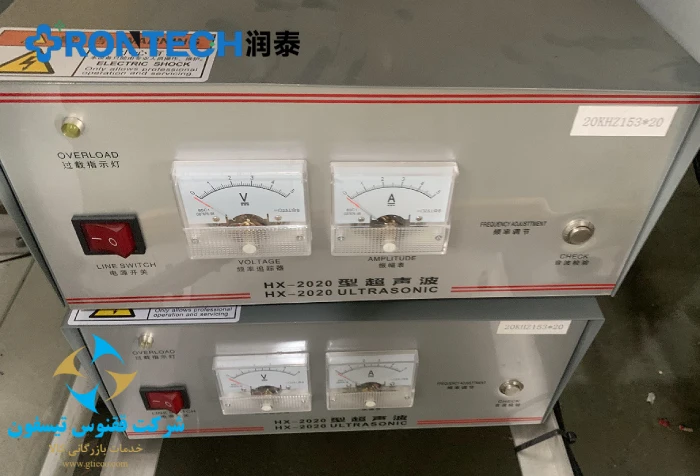

| سیستم جوش | التراسونیک چندگانه (Ultrasonic Sealing) |
| نیاز به هوا | بله (اتصال به کمپرسور) |
| جنس مواد ورودی | اسپانباند، لمینیت SMS یا SMMS، الاستیک نرم |
🧩 مزایای شاخص
- سرعت بالا و پایداری تولید تا ۹۰ عدد در دقیقه
- جوش بدون بخیه – کاملاً مقاوم و تمیز برای لباسهای پزشکی یکبار مصرف
- قابلیت تنظیم طول و قطر آستین برای گانهای سایزهای مختلف
- کاهش ضایعات پارچه و الاستیک با سیستم هشدار هوشمند
- ایمنی و اطمینان کاربری با جدا بودن تابلو برق و بخش مکانیکی
- قطعات اصلی از برندهای معتبر (Huichuan Servo، Inovance PLC، Schneider Switch)
- نگهداری ساده و مصرف انرژی پایین

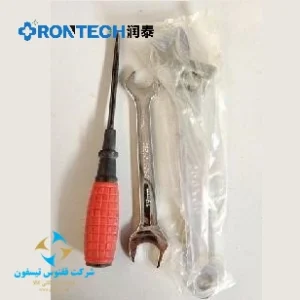

🧰 لوازم جانبی و قطعات همراه
| ردیف | نام قطعه | تعداد |
|---|---|---|
| 1 | آچار فرانسه قابل تنظیم | 1 دست |

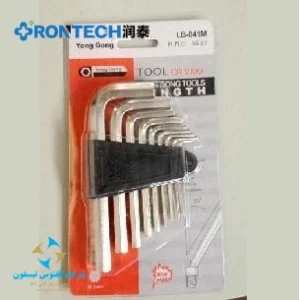

| 2 | آچار آلن | 1 دست |
| 3 | پیچگوشتی | 1 عدد |

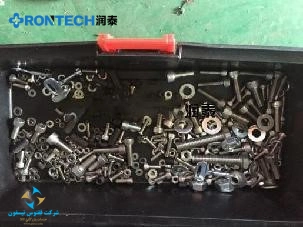

| 4 | مجموعه پیچ و بست | چند عدد |
| 5 | پد قالب جوش | 1 عدد |
🏭 کاربرد در خط تولید
دستگاه Model XZJ مستقیماً پس از بخش تولید بدنه گان نصب میشود و وظیفه دارد آستینهای تکی با کش مقاوم تولید کند تا در مرحله بعدی (دوخت بدنه + آستین) مونتاژ شوند. بازدهی بالا، کیفیت جوش پایدار و تطبیق آسان با مواد اسپانباند و لمینیت، آن را برای خطوط تولید صنعتی و بیمارستانی ایدهآل ساخته است.
